【熱電対・測温抵抗体　仕様】

【開放端子タイプ】




お見積り、ご注文の際には型式をご指定ください。
※型式選定は、各仕様図並びに下部の型式選定表をご参照ください。

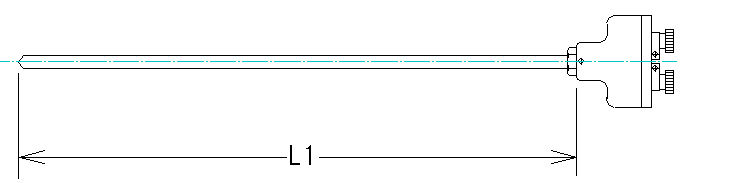

【ストレートタイプ】　【スリーブタイプ】　【密閉端子タイプ】　【取付治具】　【被覆熱電対】　★チタン製




★小型端子開放型-開放型小型端子を取り付けたﾀｲﾌﾟです。測温抵抗体の場合は3Pになります。
☆型式：NST(P)-TS-Ａ,Ｂ,Ｃ,Ｄ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)



★小型端子開放型 CF付-ｺﾝﾌﾟﾚｯｼｮﾝﾌｨｯﾃｨﾝｸﾞを取り付けたﾀｲﾌﾟです。測温抵抗体の場合は3Pになります。
☆型式/熱電対：NST-TS-CF-Ａ,Ｂ,Ｃ,Ｄ,Ｆ



★小型端子開放型 可動ﾌﾗﾝｼﾞ付-摺動ﾌﾗﾝｼﾞを取り付けたﾀｲﾌﾟです。測温抵抗体の場合は3Pになります。
☆型式：NST(P)-TS-RS-Ａ,Ｂ,Ｃ,Ｄ,Ｆ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)



★大型端子開放型-開放型大型端子を取り付けたﾀｲﾌﾟです。測温抵抗体の場合は3Pになります。
☆型式：NST(P)-TL-Ａ,Ｂ,Ｃ,Ｄ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)



★大型端子開放型 CF付-ｺﾝﾌﾟﾚｯｼｮﾝﾌｨｯﾃｨﾝｸﾞを取り付けたﾀｲﾌﾟです。測温抵抗体の場合は3Pになります。
☆型式：NST(P)-TL-CF-Ａ,Ｂ,Ｃ,Ｄ,Ｆ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)



★大型端子開放型 可動ﾌﾗﾝｼﾞ付-摺動ﾌﾗﾝｼﾞを取り付けたﾀｲﾌﾟです。測温抵抗体の場合は3Pになります。
☆型式：NST(P)-TL-RF-Ａ,Ｂ,Ｃ,Ｄ,Ｆ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)



★大型端子開放型 固定ﾌﾗﾝｼﾞ付-固定ﾌﾗﾝｼﾞを取り付けたﾀｲﾌﾟです。測温抵抗体の場合は3Pになります。
☆型式：NST(P)-TL-KF-Ａ,Ｂ,Ｃ,Ｄ,Ｆ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)



★大型端子開放型 ﾆｯﾌﾟﾙ付-固定ﾈｼﾞを取り付けたﾀｲﾌﾟです。測温抵抗体の場合は3Pになります。
☆型式：NST(P)-TL-KF-Ａ,Ｂ,Ｃ,Ｄ,Ｆ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)




小型端子箱外形寸法 大型端子箱外形寸法




　　　　●型式選定表
NST(P)- ＴＳ（ＴＬ） A Ｂ Ｃ Ｄ Ｆ
基本形式 センサ形状名 下記Ａ～Ｆより選定してください。
Ａ 保護管材質 SUS304：304、SUS316：316、SUS310：310、
インコネル：INC
Ｂ 素線の種類 Ｒ/Ｋ/Ｅ/Ｊ/Ｔ/ＰＴ
Ｃ センサ外径
※単位：ミリ		 1.6/3.2/4.8/6.4/8.0
Ｄ センサ長 寸法(㎜単位)
Ｆ 取付部品 固定ネジ：PT1/8・PT1/4・PT3/8・
　　　　　PT1/2・PT3/4
コンプレッションフィッティング：
　　　　　PT1/8・PT1/4・PT3/8・
　　　　　PT1/2・PT3/4
フランジ(JISの呼び名)
例) 開放大型端子熱電対
NST- TL INC, R, 8.0, 500
熱電対 大型 ｲﾝｺﾈﾙ R熱電対 φ8.0 500㎜

例) 開放小型端子測温抵抗体、可動フランジ付
NSP- TS-RS- 316, PT, 3.2 300
Pt100 可動ﾌﾗﾝｼﾞ付 SUS316 Pt100Ω φ3.2 300㎜
★価格はこちらからお問い合わせください。

☆開放端子型、非金属保護管付








　
