【ダクト型温湿度変換器　NSDU-TH302】







■型式選定表
型番 NSDU-TH302- - - - - - - - - - ダクト挿入型
第1出力項目 T - - - - - - - - 温度
第1出力スケール 30 - - - - - - - 0～+50℃
38 - - - - - - - 0～+80℃
13 - -  - - - - - -20～+40℃
14 - - - - - - - -40～+60℃
第1出力信号    1 - - - - - - DC4～20mA出力
6 - - - - - - DC0～10V出力
第2出力項目 H - - - - - 相対湿度
第2出力スケール                 00  - - - - 0～100%RH
第2出力信号    1 - - - DC4～20mA出力
6 - - - DC0～10V出力
表示機能 D - - LCD表示付
X - - LCD表示なし
電気接続    N  - 端子台/PC製ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ (標準)
M  - M12ﾒﾀﾙｺﾈｸﾀ (2mｹｰﾌﾞﾙ付)
フィルター       P PCﾒﾝﾌﾞﾚﾝﾌｨﾙﾀ (標準)
※価格・仕様は予告なく変更する場合がございます。






■仕様
センサ素子 温度 測温抵抗体 Pt100Ω クラスA
湿度 静電容量式
測定範囲 温度  -40～+80℃
湿度 0～100%RH
出力 DC4～20mA、DC0～10V (指定)
信号接続 3線式
ディスプレイ バックライト付LCD2段、文字高5.56㎜、小数点一位
測定精度 温度 ±0.5℃
湿度 ±3%RH (at+10～+40℃,30～70%RH)
温度影響 0.05%RH/℃
負荷抵抗 電流出力≦500Ω、電圧出力≧10kΩ
出力校正 ソフト設定
応答速度 ＜30s (t90,at25℃)
計測対象 一般大気
動作環境 -20～+60℃、0～+60℃ (LCD付)、0～95%RH (結露不可)
保存温度 -25～+60℃
認証 CE
電源 DC8～35V、AC12～30V
消費電流 DC24V：60mA、DC12V：120mA
AC24V：140mA、AC12V：230mA
電気接続 4P端子台接続、M12コネクタ2mケーブル付 (OP)
保護等級 IP65 (プローブ部：IP20)
電気的保護 極性保護、過電圧保護、短絡保護
外形寸法 W80×H80×D38㎜、センサ部：φ12×243㎜
材質 耐火性ポリカーボネート (PC-110)
☆仕様・価格は予告なく変更する場合がございます。

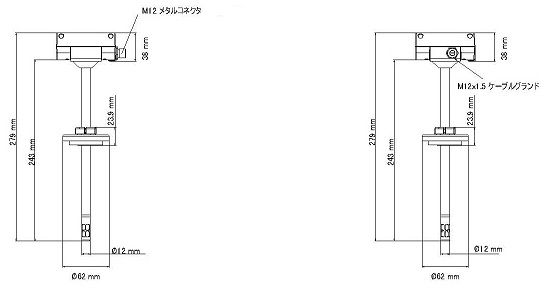

☆寸法図ﾞ
ﾒﾀﾙｺﾈｸﾀ ｹｰﾌﾞﾙｸﾞﾗﾝﾄ(標準)

☆配線図
M12ｺﾈｸﾀ 4Pﾀｰﾐﾅﾙ(標準)






★価格表
型　式 仕　　　様 価格(税別)
NSDU-TH302 ダクト挿入型、2項目出力 \75,000
,D LCD表示 \14,000
,MC 4ピンM12コネクタ (2mｹｰﾌﾞﾙ付) \4,000
,CFT12 φ12㎜用ｺﾝﾌﾟﾚｯｼｮﾝﾌｨｯﾃｨﾝｸﾞ
真鍮製、SUSｺｯﾀｰ		 CALL
※価格は予告なく変更する場合がございます。







　
