【屋外高輝度大型表示ユニット NSD-Eシリーズ








●特 長
計測機能内蔵
・裏面の端子台にセンサーなどを直接配線出来ます
・電源電圧:DC24V

日中の屋外環境下でも視認性抜群
・昼夜の輝度切替機能を搭載
・視野角が広く設置場所を選びません

制御盤や展示パネルへワンタッチ取付け
     文字高150   文字高100  文字高60 (o)



【一般仕様】

シリーズ

NSD-AE

NSD-BE

NSD-CE

文字サイズ

H60×W33o

H100×W56o H150×W86o
視認距離

20m

30m

50m

表  示 屋外対応高輝度赤色LED、7セグメント、デジマルポイント
入力種類 測温抵抗体 Pt100Ω/JPt100Ω
熱電対 K/J/T/R
直流電圧 DC0〜10V/1〜5V/0〜5V/0〜1V/0〜100mV
±10V/±100mV/その他
直流電流 DC4〜20mA/0〜20mA/0〜2mA/その他
交流電圧 AC0〜300V/0〜200V/0〜100V/0〜10V/
0〜5V/0〜1V/0〜500mV/0〜100mV/その他
交流電流 AC0〜1A/0〜500mA/0〜100mA/0〜50mA/
0〜10mA/0〜5A/その他
その他:カウンタ/タイマ・タコメータ/通過時間計・BCD
    ショットタイムメータ・RS485通信表示器・RS485メータ間通信表示
電源電圧 DC24V±10%
最大消費電流 110+105×桁数 [mA] 110+135×桁数 [mA] 110+200×桁数 [mA]
☆本製品は防塵・防滴・防水仕様ではございません。
☆表示ユニットのみで板金ケースはユーザー様対応となります。
※各入力の仕様は標準型の仕様をご参照ください。

ライン

●端子配列

□8Pコネクタ端子 (ピッチ5o、電線26AWG〜14AWG、ネジM2.5)
端子1 機  能
A B1 B2 D/J C L E T
1 電源 (-) /GND/COM
2 電源 (+)
3 NC 通信-
4 輝度切替 ※ 通信+
5 HOLD NC RESET SW INH
6 LO NC B HOLD INH HOLD HOLD
7 (LO) - B INB NC
8 HI + A INA 輝度切替※
※輝度切替は端子1と短絡時は暗モード、解放時は明モードになります。


ライン

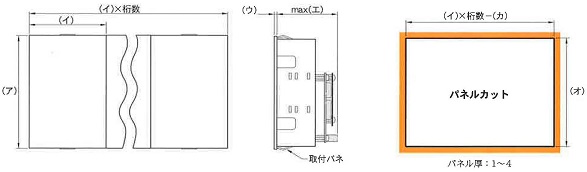

●外形寸法図

型番 NSD-AE NSD-BE NSD-CE
文字高 60o 100o 150o
90 120 192
62 82  132
2 3 3
70 72 70
82.5 114.5 186.5
7 3 3
