【仕 様】
| 使用可能温度範囲 | 0～+55℃(電気回路部)、-25～+100℃(ｾﾝｻ部) | |
| 使用可能湿度範囲 | 0～80%RH(回路部)、0～100%RH(ｾﾝｻ部) | |
| 出 力 (温度・露点同一) |
気体温度 | DC4～20mA/-20～+80℃,0～+100℃,-25～+100℃ |
| 露点温度 | DC4～20mA/-20～+80℃,0～+100℃,-25～+100℃ | |
| 湿度測定精度 (at25℃) |
気体温度 | ±(0.3＋0.003|Tg-25|)℃ (-25～+100℃) |
| 露点温度 | 下図参照 | |
| 温度センサ素子 | 白金薄膜型(Pt100Ω、JIS class A) | |
| 湿度センサ素子 | 高分子電気容量型 TI-A | |
| 応答性 | 湿度：15秒(ﾒﾝﾌﾞﾚﾝﾌｨﾙﾀｰ使用時 90%応答) | |
| 長期安定性 | 湿度：年間1%RH以内(常温・常湿の場合) | |
| 変換回路部ｻｲｽﾞ | H65×W114×D56㎜(凸部含まず) | |
| センサ部サイズ | φ14×150㎜またはφ14×300㎜ | |
| 供給電圧 | DC24V±1V | |
| 消費電力 | 100mA以下 | |
| オプション | ・結露環境用湿度センサ撥水加工 ・焼結樹脂製センサキャップ ・焼結金属製センサキャップ ・ステンレスメッシュセンサキャップ ・取付用冶具 ・直流電源 ・トレサビリティ証明 |
|
 |
|
| ☆NS-RAの露点出力精度 ☆NS-RBの露点出力精度 |
|
||
 ☆本体寸法図(単位㎜) |
||
|
||
 |
||
| ☆ケース内端子台部 | ||
|
||
 |
||

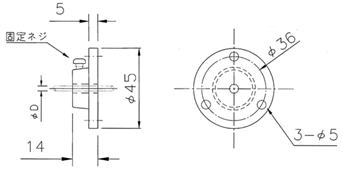

| ☆取付用フランジ(単位㎜) | ||
|
 |
 |
 |
| ☆センサキャップ | ||
| NS-R | □- | □ | □ | □ | 仕 様 |
| 仕 様 | A | - | - | - | ±2%RH、ﾃﾞｰﾀ付 |
| B | - | - | - | ±3%RH、ﾃﾞｰﾀなし | |
| プローブ長 | 150 | - | - | φ14×150㎜ | |
| 300 | - | - | φ14×300㎜ | ||
| 出力スケール (温度・露点同一) |
1 | - | -20～+80℃ | ||
| 2 | - | 0～+100℃ | |||
| 3 | - | -25～+100℃ | |||
| オプション | BH | 湿度ｾﾝｻ撥水加工 | |||
| SF | 焼結樹脂ｾﾝｻｷｬｯﾌﾟ | ||||
| SC | 焼結金属ｾﾝｻｷｬｯﾌﾟ | ||||
| MS | ｽﾃﾝﾚｽﾒｯｼｭｷｬｯﾌﾟ | ||||
| FL | 取付用ﾌﾗﾝｼﾞ ｱﾙﾐ製φ45㎜、3穴 |
||||
| CFT | ｺﾝﾌﾟﾚｯｼｮﾝﾌｨｯﾃｨﾝｸﾞ ﾃﾌﾛﾝ玉 PT1/2 |
||||
| DC | DC24V電源 | ||||
| TR | ﾄﾚｻﾋﾞﾘﾃｨ証明 | ||||
| ☆価格はこちらからお問い合わせください。 | |||||
 |
