| ●正面図 表示部・電源スイッチ |

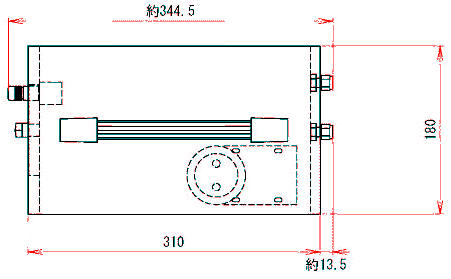

●上面図 |
 |
 |
| ●背面図 出力端子・給排気口・ﾋｭｰｽﾞ・ｺﾝｾﾝﾄ |
●側面図 |
☆測定範囲：-100〜＋20℃DP ☆伝送出力：-100〜＋20℃/DC4〜20mA ☆構 成：ｾﾝｻｰ・ｾﾝｻｰﾌﾞﾛｯｸ・表示器・ﾎﾟﾝﾌﾟ・流量計(ﾆｰﾄﾞﾙﾊﾞﾙﾌﾞ付)・外付け用ﾌｨﾙﾀｰ(BOX外部) ☆供給電源：AC100V,50/60Hz |
|
★ドライニング機構(ドライチャンバー)とは 非測定時に、乾燥剤によってドライアップされた別区画にセンサー検知部を収納してセンサーに吸着して いる水分を取り除き、-70℃以下の状態に保つシステムです。 静電容量式センサーは、ドライ方向への平衡時間よりもウエット方向への平衡時間の方が短くて済みます。 これを利用してドライガス露点の測定時間を短縮します。 まず、配管パージの際には測定ガスはセンサー検知部を迂回し、センサーを除く測定配管系を測定ガスで 満たします。パージ完了後、測定ラインにセンサーを晒すとセンサーは測定ガス中の水分を吸着しウエット 方向へ迅速に移行します。乾かす方向よりも濡らす方向への変化の方が速いわけですから、測定露点への 収束は外気状態から安定させるよりずっと早く測定できることとなります。 |
|
| 品 名 | 型 式 | 仕 様 | 価格(税別) |
| 静電容量式 ポータブル露点計 |
NS-ED3 | 測定範囲：-100〜＋20℃DP センサー・センサーブロック・表示器・エアーポンプ・ 流量計(ﾆｰﾄﾞﾙﾊﾞﾙﾌﾞ付)・外付け用フィルター(BOX外部) |
980,000 |
| NS-ED3D | 測定範囲：-100〜＋20℃DP センサー・センサーブロック・表示器・エアーポンプ・ 流量計(ﾆｰﾄﾞﾙﾊﾞﾙﾌﾞ付)・外付け用フィルター(BOX外部) ドライチャンバー |
1,300,000 | |
| オプション | - | 検査成績書 | 10,000 |
| - | トレサビリティ付検査成績書 | 25,000 | |
| - | アラーム出力(1点警報) | 10,000 | |
| - | SUS配管 2m | 4,000 |
 |
