【テストベンチ用流速計測システム　ExactFlow �U】

★計測原理-ヴォルテックス式
ｶﾙﾏﾝ渦の原理を基にしています。 流体がｾﾝｻ内を通過するときに、内部のﾛｯﾄﾞが障害となり渦を発生させます。 ｳﾞｫﾙﾃｯｸｽｾﾝｻに内蔵された超音波ｾﾝｻでこの渦をｶｳﾝﾄすることにより、 流速を求めることが出来ます。 またｳﾞｫﾙﾃｯｸｽ式ｾﾝｻは検知部に稼動部品やﾋｰﾀｰ等の電気部品を使用して いないため、ｾﾝｻが損傷を受けたり、径時変化による劣化はありません。 しかも、粉塵や腐食性ｶﾞｽ、結露雰囲気やｵｲﾙﾐｽﾄ等が含まれた環境でも 使用可能です。	カルマン渦

■ベーシックタイプ (変換器) 計測範囲

型　番 内　径 ﾏｽﾌﾛｰ[kg/h] ※  標準流量[m3/h] ExactFlow �U DN50 ZG1 56.3 5〜323 4〜269 ExactFlow �U DN80 ZG1 78.0 9〜825 7〜688 ExactFlow �U DN100 ZG1 110.3 17〜1,640 14〜1,370 ExactFlow �U DN150 ZG1 E149.0 30〜3,010 25〜2,510 ExactFlow �U DN200 ZG1 199.0 54〜5,360 45〜4,470 ※マスフロー演算例＝tB +21℃ and p8＝1,013 hPa、基準密度＝1.2kg/m3 ■計測精度 不確かさ ＜1%m.v.+0.1%FS (+20℃／1000hPa時) 再現性 ±0.15%m.v. ｲﾝﾌﾟｯﾄﾊﾟｲﾌﾟ(風上側)／ ｱｳﾄﾌﾟｯﾄﾊﾟｲﾌﾟ(風下側) 高精度な計測を行うためには、風上側は20×Di (直径)、 風下側は5×Di (直径)の直管部があることを推奨します。 ※直管部を減少しても測定は可能ですが、測定精度が低くなる可能性があります。 　 計測精度は配管の形状・経路・振動・流速の影響を受けます。 　 ｴｱﾌｨﾙﾀを使用すれば、風上側の直管部を10×Di (直径)まで減少させることが 　 出来ます。 ■接ガス部材質 ステンレス 1.4571. 1.4404. 1.4301. セラミック、VITON、アルミ ■使用圧力  上限1.2bar/120kPa 高圧化の環境で使用する場合は、他のパイプラインと接続する際に圧力フランジを ご使用ください。  ■使用温度範囲  流体 -20〜+80℃ (Max+240℃/オプション)  環境温度 -20〜+50℃  ■主な仕様  VAセンサ入力周波数 分解能：0.125Hz  温度センサ Pt100Ω 4線式、分解能：0.1K  圧力センサ DC4〜20mA入力、分解能：1hPa 計測周期：0.125s  2点アナログ出力 DC4〜20mA、最大インピーダンス Max. 500Ω 16-bit resolution (1/65000)  アナログ出力A1 “ハイプレシジョン” 質量流量 　時定数：4s 　アップデート時間：0.125s 　不確かさ＜1%m.v.+0.1%FS アナログ出力A2 “ショートタイム” 質量流量 　時定数：0.065s 　アップデート時間：0.065s 　不確かさ＜2.5%m.v.+0.1%FS ※出力信号は電源から電気的に絶縁されています。 　 オプションの絶縁アンプを使用することで、入力信号からアナログ出力を電気的に絶縁出来ます。 電源／消費電力 DC24V／5W LCD表示 (オプション) ※A102筐体カバー付 ライン1：流速またはマスフロー ライン2：温度と圧力またはエラーコード 2×16デジット、文字高：5.5�o 使用温度範囲：-20〜+50℃  ■電磁特性　電磁環境適合性(EMC)  EN 61000-6-2／IEC77準拠  ■変換器／コネクタ仕様  外形寸法  L150/W100/H80�o コネクタ方式 コネクタ・ターミナル挿入方式 ペンまたはドライバー等でロック 使用線径：0.14〜1.5�o2 4芯シールドケーブルφ5〜10�o メタルケーブルグランド方式  型　番 配管内径 φI [�o]  ｴｱﾌｨﾙﾀｰ A [�o]  ｲﾝﾌﾟｯﾄ配管 B [�o]  ｾﾝｻ配管 C [�o]  ｱｳﾄﾌﾟｯﾄ配管  D1 [�o] D2 [�o]  DN 50 56.3 356 506 184 256 254 DN 80 78.0 401 806  189 406 404 DN100 110.3  526 1006  254 506 504 DN150 149.0  513 1518  280 768 759 DN200 199.0  513 2018  330 1018 1009        型　番  ｼｽﾃﾑ全長  ｴｱﾌｨﾙﾀｰ外形 φG [�o] 高さ H [�o] 配管厚 [�o] E1 [�o] E2 [�o]  DN 50 1302 1300 150 219.0 2 DN 80 1802 1800 198 219.0  1 DN100 2292 2290 243 219.5  2 DN150 3079 3070 303 219.5  2 DN200 3879 3870 303 244.5  2   ■アクセサリ／オプション  BNCダイレクト番号 BNCコネクタを通じてVAセンサの信号を周波数信号の ままダイレクトに取り出します。 設定用ソフトウェア UCOM VTP 変換器UVATPパラメータ設定用ソフトウェア PCケーブル付 PC接続ケーブル RJ22／sub-D9-pin 変換器パラメータ設定用 変換器用ｺﾈｸﾀ：RJ22、PC用ｺﾈｸﾀ：sub-D 9-pin USB／RS232 ｲﾝﾀﾌｪｲｽｺﾝﾊﾞｰﾀ RS232/USBコネクタ変換ケーブル PC用コネクタ：USBタイプ A/sub-D 9-pin 校正証明書 m/t/f 6ポイント校正

■仕様： ｲﾝﾌﾟｯﾄﾊﾟｲﾌﾟ・ｱｳﾄﾌﾟｯﾄﾊﾟｲﾌﾟ／ﾃﾝｼｮﾝﾘﾝｸﾞ (DN50/80/100) ﾁｪｰﾝﾘﾝｸﾞ (DN100/150)

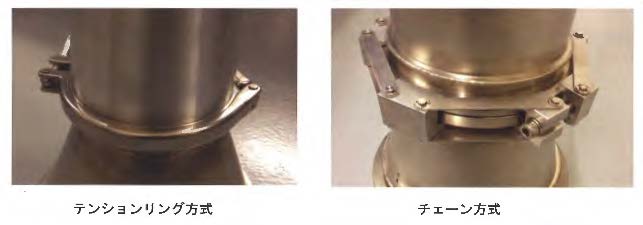

ステンレス 1.4301 インプットパイプ アウトプットパイプ フランジタイプ  アウトプットパイプ フラットタイプ   型　番 全長 (�o) 型　番 全長 (�o) 型　番 全長 (�o) ZF/KF DN 50 506 ZF/KF DN 50 256 KF/flat DN 50 254 ZF/KF DN 80 806 ZF/KF DN 80 406 KF/flat DN 80 404 ZF/KF DN 100 1006 ZF/KF DN 100 506 KF/flat DN 100 504 ZF/KF DN 150 1518 ZF/KF DN 150 768 KF/flat DN 150 759 ZF/KF DN 200 2018 ZF/KF DN 200 1018 KF/flat DN 200 1009      ■アウトプットパイプのエンドフランジ付の場合 (D1とE1)      アウトプットパイプのフラットタイプ配管 (エンドフランジなし) の場合 (D2とE2)      ■パイプコネクション      テンションリング方式またはチェーン方式 (短時間で計測用パイプに取付可能) DINまたはANSI仕様フランジはオプションで可能           ■エアフィルタおよび取付リング型番      エアフィルタ型番   テンションリング/チェーンリング型番   AF-DN50 Ring-DN50 AF-DN80 Ring-DN80 AF-DN100 Ring-DN100 AF-DN150 Ring-DN150 AF-DN200 Ring-DN200 ■設置場所      水平、垂直、斜行 等 水平なパイプラインに設置する場合は、精度の高い計測を確実にする為に結露や粉じんの除去用のエアフィルターを装着することを推奨致します。    ■圧力損失 - 配管における圧力損失
